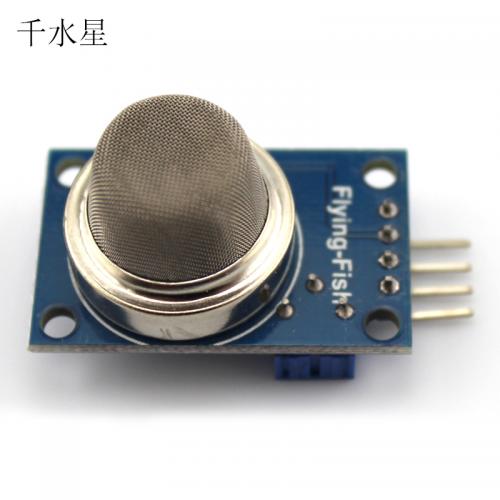

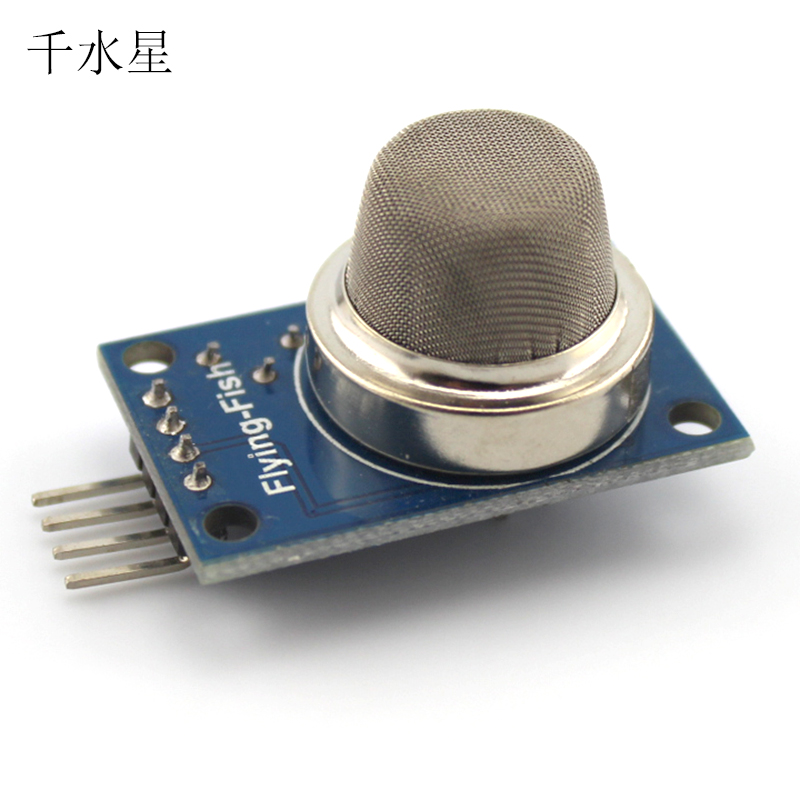

气体传感器
一 模块描述
1 可以用于家庭和工厂的气体泄漏监测装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、烟雾等的探测；
2 灵敏度可调（图中蓝色数字电位器调节）
3 工作电压5V 使用前，供电至少预热2分钟以上，传感器稍微发烫属于
正常现象；
4 输出形式 a 模拟量电压输出 ， b 数字开关量输出（0和1）

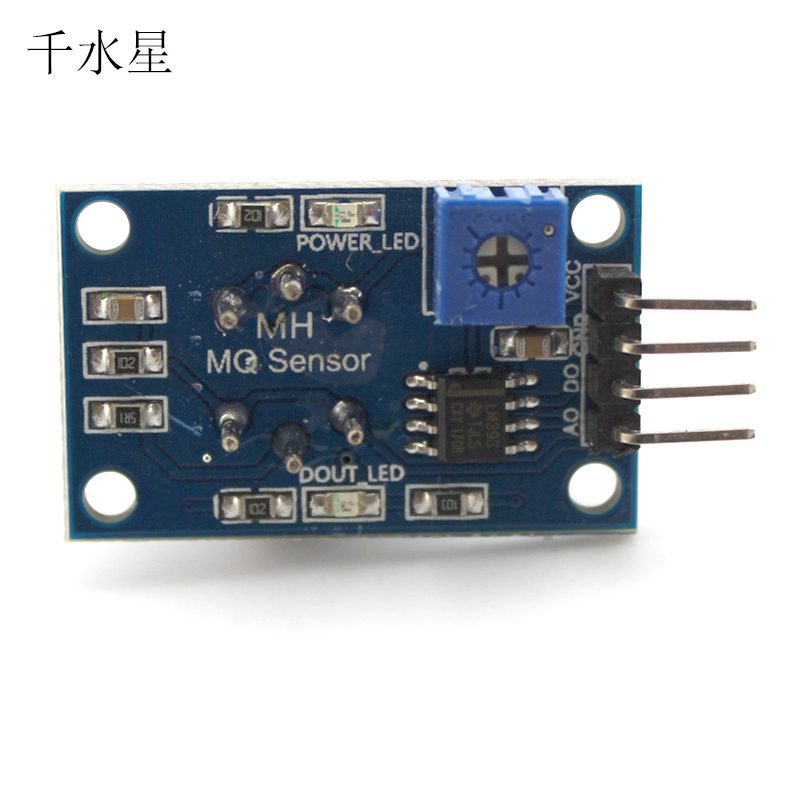

5 设有固定螺栓孔，方便安装，二 模块接口说明（4线制）
1 VCC 5V工作电压，2 GND 外接GND
3 DO 小板数字开关输出接口（0和1）
4 AO 小板模拟量输出接口
三 使用说明
1 MQ-2传感器模块对环境液化气、丁烷、丙烷、甲烷、酒精、烟雾等较敏感。
2 模块在无上述气体影响或者气体浓度未超过设定阈值时，数字接口DO口输出高电平，模拟接口A0电压基本
为0v左右，当气体影响超过设定阈值时，模块数字接口D0输出低电平，模拟接口A0输出的电压会随着气体的影响慢慢增大；
3 小板数字量输出D0可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境气体；
4 小板数字量输出DO可以直接驱动本店继电器模块，由此可以组成一个气体开关；
5 小板数字量输出DO可以直接驱动本店有源蜂鸣器模块，由此可以组成一个气体报警器；
6 小板模拟量输出AO可以和本店AD模块相连，通过AD转换，可以获得环境气体浓度精准的数值； 不含杜邦线
