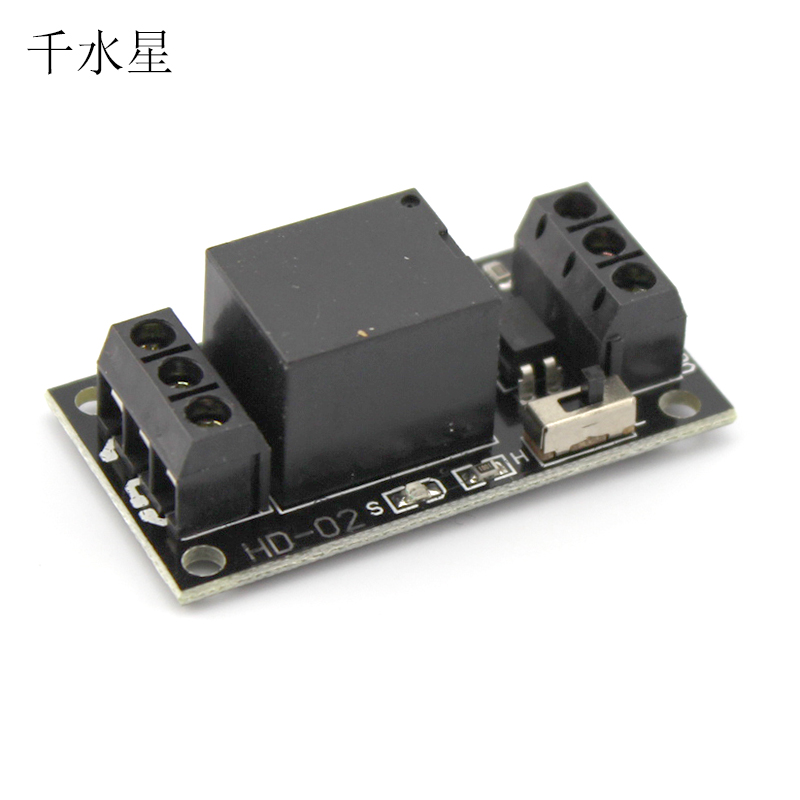

通过小功率控制器:单片机、传感器...输出高电平或低电平控制继电器的吸合与释放,从而达到开关的作用。继电器可接交流负载功率<1500W,直流负载<250W。 带电源指示灯(红色)和开关指示灯(绿色)。

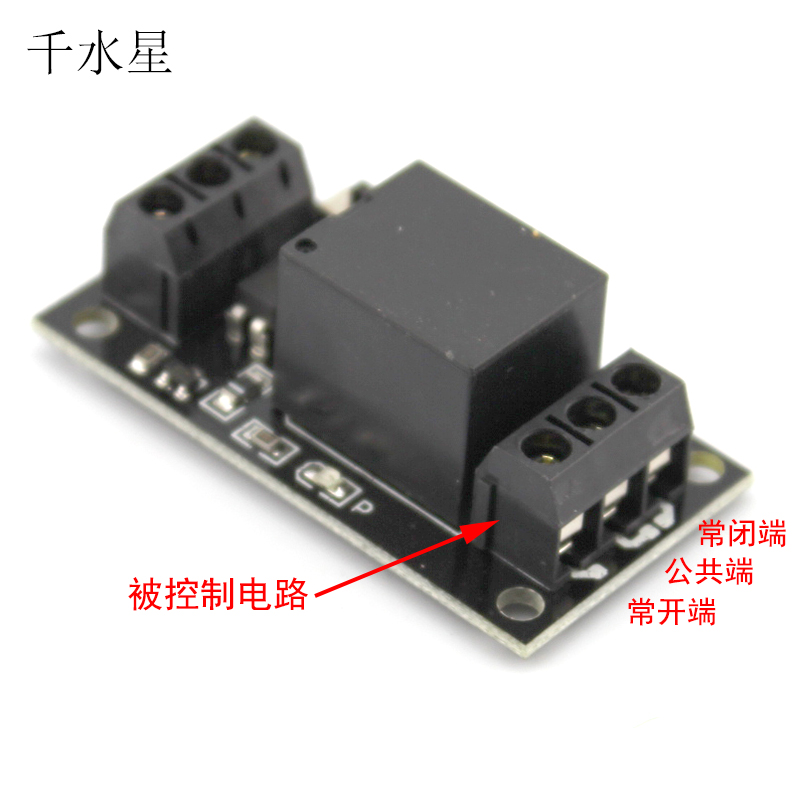

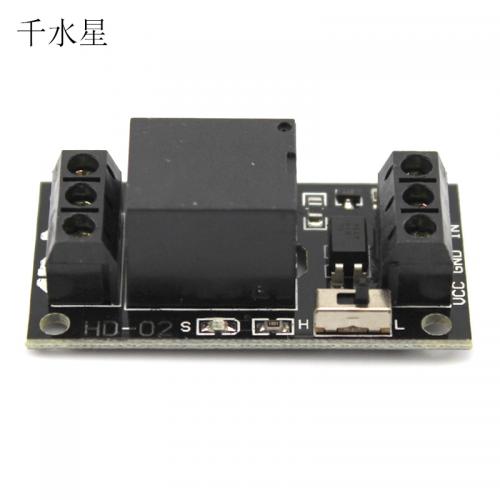

【尺寸】:1)PCB板 50mm*26mm*1.6mm(长宽厚)2)成品 50mm*26mm*17mm(长宽高)【接线方式】:电源不能接反,会烧坏模块* 控制电路接线:VCC 接DC3.3V正极或者3V,GND 接DC3.3V负极或者3v,IN 控制端3 v* 被控制电路接线: 中间是必须接的公共端,两端根据需求功能选一个接线【耐压】:1)交流240V 7A2)直流28V 10A【安装孔】:孔径约3.15mm,宽孔距约19mm,长孔距约42mm【其他】:本模块带开关,H表示高电平吸合,L表示低电平吸合。
