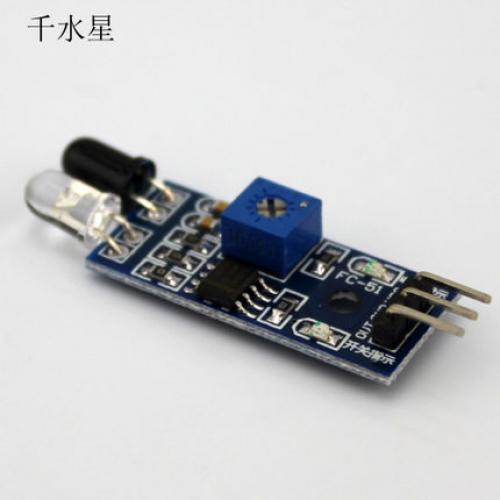

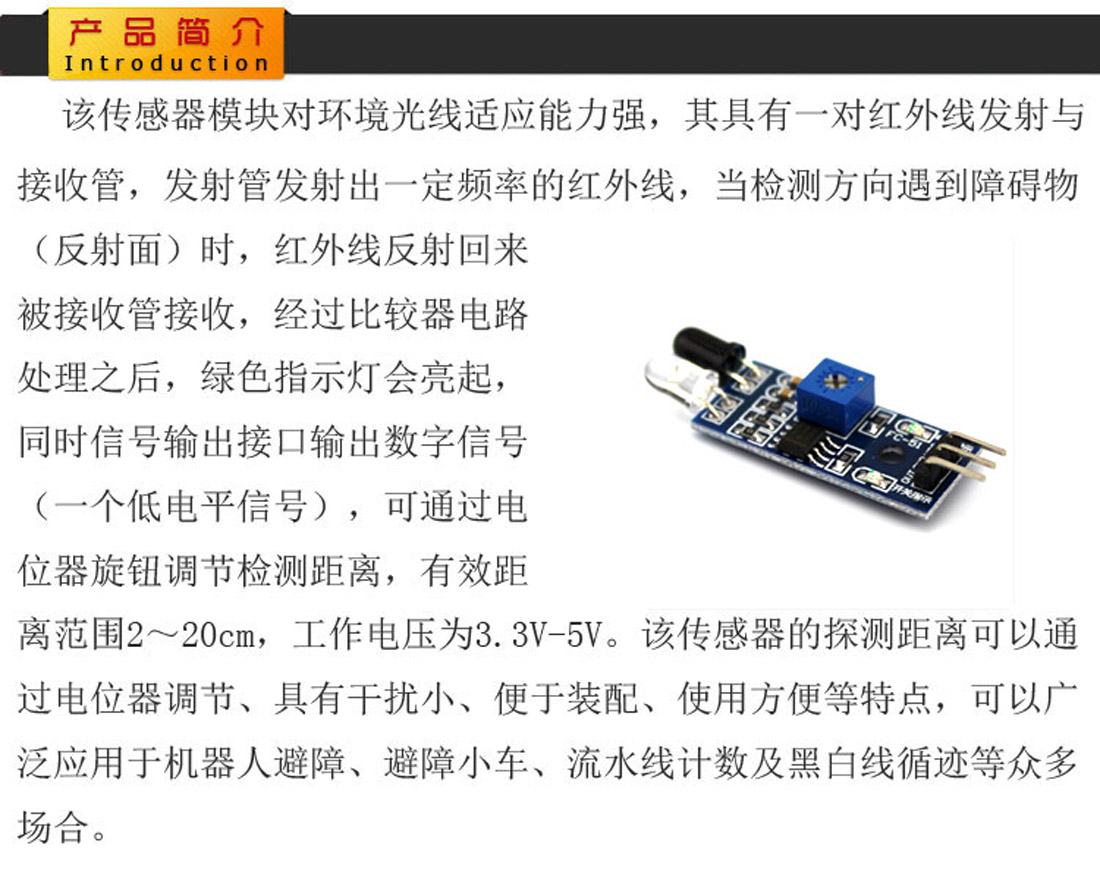

模块参数说明
1 当模块检测到前方障碍物信号时,电路板上绿色指示灯点亮电平,同时OUT端口持续输
出低电平信号,该模块检测距离2~30cm(具体需要看反射面的物质和角度),检测角度35°,
检测距离可以通过电位器进行调节,顺时针调电位器,检测距离增加;逆时针调电位器,检测距离减少。
2 传感器主动红外线反射探测,因此目标的反射率和形状是探测距离的关键。其中黑色探测距
离较小,白色较大;小面积物体距离小,大面积距离大。
3 传感器模块输出端口OUT可直接与单片机IO口连接即可,也可以直接驱动一个5V继电器;
连接方式:VCC-VCC;GND-GND;OUT-IO
4 比较器采用LM393,工作稳定;
5 可采用3-5V直流电源对模块进行供电。当电源接通时,红色电源指示灯点亮;
6 具有3mm的螺丝孔,便于固定、安装;
7 电路板尺寸:3.1CM*1.5CM
8 每个模块在发货已经将阈值比较电压通过电位器调节好,非特殊情况,请勿随意调节电位器。
模块接口说明(3线制)
1 VCC 外接3.3V-5V电压(可以直接与5v单片机和3.3v单片机相连)
2 GND 外接GND
3 OUT 小板数字量输出接口(0和1)
