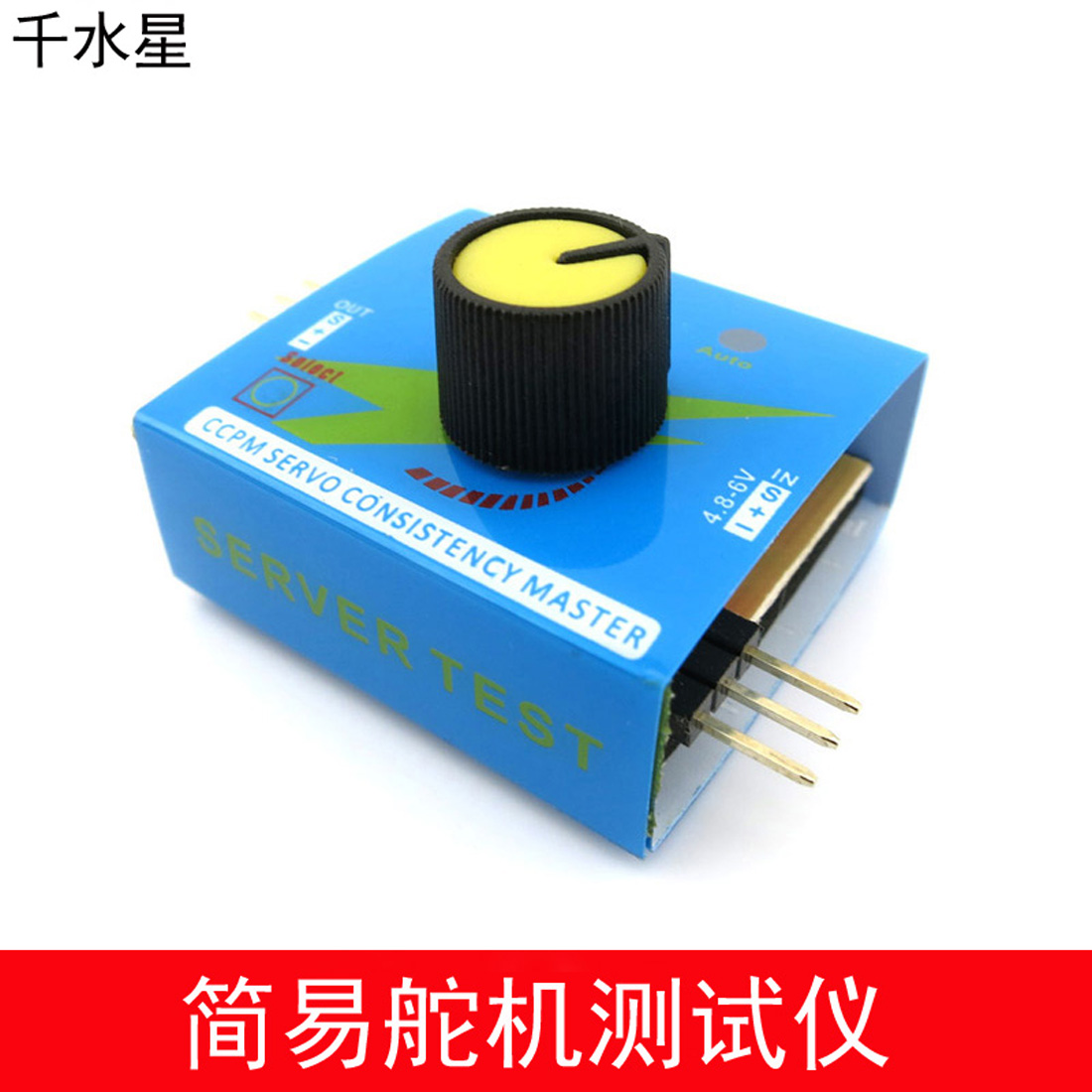

本测试仪可以简单的测试舵机正反转动,能够使舵机正转和反转(通过调节旋钮),可连接两组舵机或电调,能够很方便的检测和设定伺服器的虚位,抖动和中位。如果连接电子调速器(有刷或无刷均可),即可摆脱遥控设备进行手动调速,用于测试调速器或马达性能非常实用,不用再繁琐地连接遥控器和接收机了。它相当于一个“手动接收机”的功能,通过旋钮模拟发射机打舵

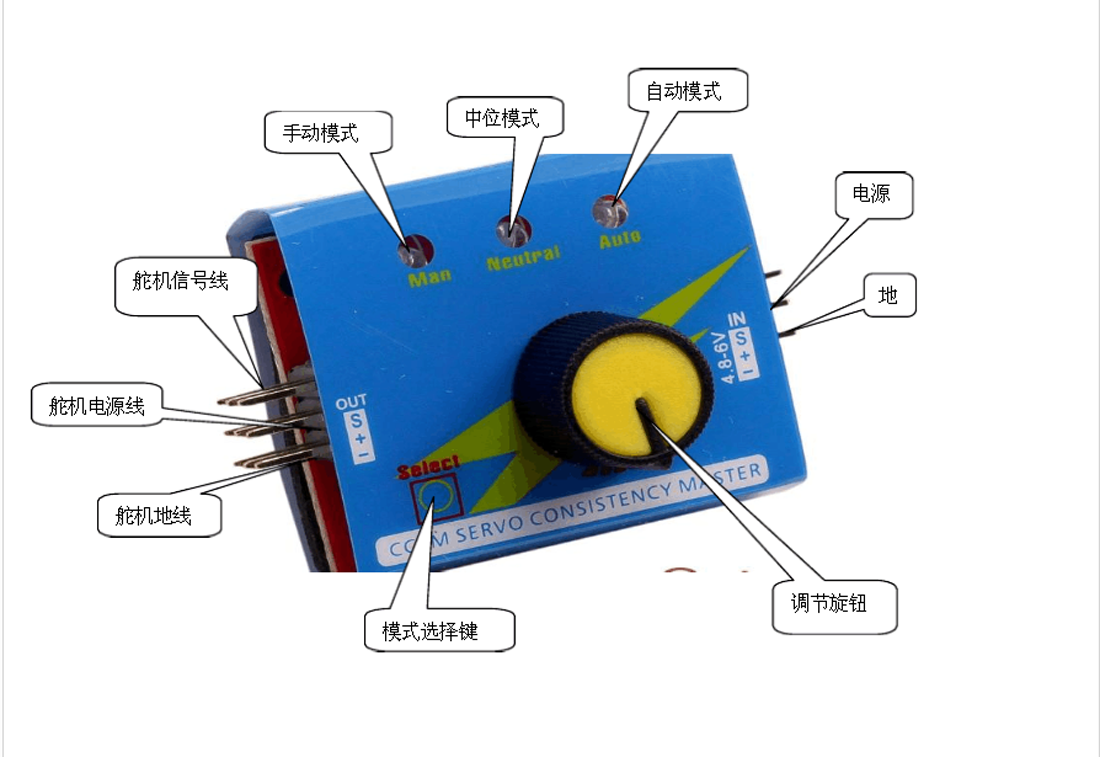

【输出OUT】:≤15mA (5.0),S是信号端,+是正极,-是负极【输入IN】:DC 4.2-6.0v,+是正极,-是负极【输出信号】:1.5ms±0.5ms【尺寸】:46*32*17MM【重量】:8g【调节方式】:手动,自动,中位.使用说明:参照下面图片,左边接舵机,分上中下3组,可接3个舵机;右边单排插针接电源,靠近边上为负极(可看标识符号),接电池负极,千万注意不可接反,若电源接反将烧掉IC;S标识符对应的针脚, 不用理会。接通电源,蓝色灯会同时亮,然后只亮左边第一个,为手动调节电位器测试,按按键,中间灯亮,为归中测试;第三个灯亮,自动测试。测试电调的接法和接舵机一样,测试马达需先接电调!
